componentes de la practica (capa fisica)

Roseta de red: es el conector que permite conectar el cable de red








Crimpadores:

 Punceador: se para empujar los hilos entre los pins de metal
el punceador tiene 2 cabezales una se corte y otra de empuje. Ademas tiene 2 herramientas una de quitar cables y la otra es de empuje.
https://www.youtube.com/watch?v=pLh0uac0txY




→con esta rueda se puede aumentar o disminuir el impacto

→con esta se utiliza para sacar uno de los 2 cabezales que tiene

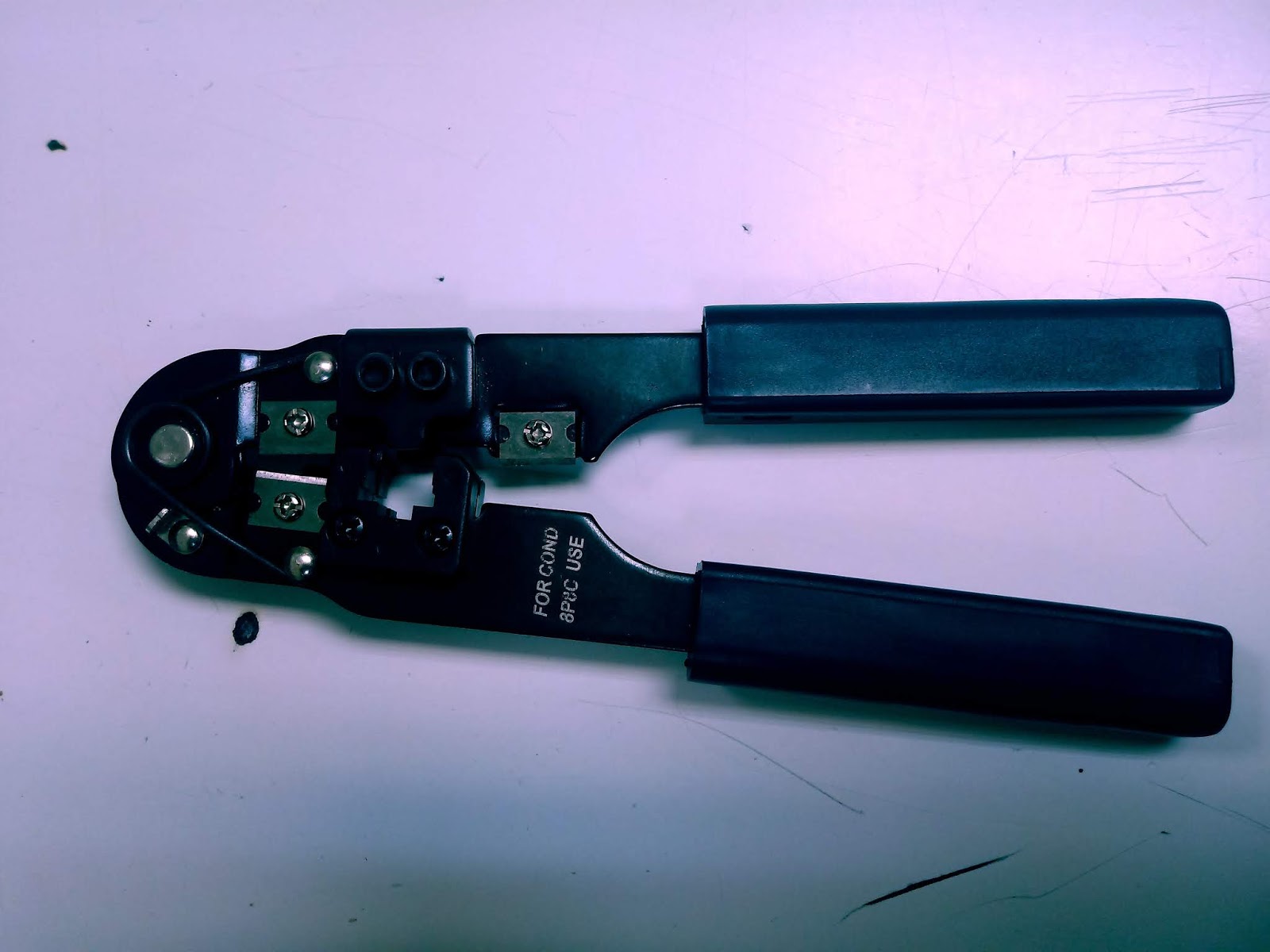

Pinza: sirve para unir 2 piezas de plástico a unos 8 cables, así formando el cable rj 45
https://www.youtube.com/watch?v=vmOF-2GWlmA








cable tester: sirve para comprobar si el cable que sea montado funciona






1 Al encender el tester aparecera un menu con cuatro opciones si le damos ala primera opcion nos dira si unode los 8 cables esta mal o bien 2 . Si entramos a la segunda opcion
                                                                                                                                                                                                1















                                                                                              2







                                                                                              3






panel de parcheo: es donde se ubican los conectores de una red







Comentarios

Publicar un comentario

Entradas populares de este blog

Red de abonados

Imagen
La red de abonados está formada por el conjunto de elementos que hacen posible la conexión eléctrica entre los equipos del abonado y la central local a la que pertenecen. La red de abonado se divide en 5 tramos, desde el repartidor principal de la central: Repartidor de abonados :  El repartidor de abonados garantiza la conexión entre de la central y el equipo de conmutación Su función es posibilitar que cualquier par de la red pueda ser conectado con los equipos de conmutación. Los cables llegan en unos tubos . Los pares de cable se reparten en una serie de regletas verticales; cada regleta corresponde a un grupo de abonados. Desde estas regletas se tienden hilos puente a unas regletas horizontales conectadas directamente con la central de conmutación. Cables de alimentación :  Recibe este nombre la unión de los cables terminales de una central local con los cables de distribución o los puntos de interconexión; también se llama red de alimentación. Cables de di
Leer más

terminos de telefonia

Imagen
PAU: es el punto de aceso al usuaro donde la senal entra en la vivienda PTR:El punto de terminación de red, más conocido por sus siglas PTR, es un cajetín de unos 5 x 7 cm que se encuentra en el domicilio del abonado y separa la red interna del abonado y el cable exterior. Se considera parte de la red del operador de telefonía, y es justo a partir de él donde comienza la propiedad del abonado. BAT es la base de aceso terminal. permiten al usuario efectuar la conexión de los equipos terminales de telecomunicación o los módulos de abonado con la ICT, para acceder a los servicios proporcionados por ella. multiplexor pasivo :Dispositivo de interconexión para su instalación en el RTR (Registro de Terminación de Red). Permite la interconexión entre la red secundaria de datos y la red de usuario.
Leer más

INTERNET EN CASA

Imagen
A las casas llegan distintos tipos de trasmision de datos por el abonado digital: ADSL:  Asymmtris driver suscreiber line FTH : Fiber to home (Fibra 100%) Fibra asta la calle,luego coaxial El ADSL es asimetrico por lo tanto quiere decir que tiene mas datos y khz de descarga que de subida  DOWNSTREAM: 138 KHZ - 1104 KHZ➡ DATOS  UPSTREAM: 26 KHZ - 139 KHZ➡ DATOS Digital suscriber line proporciona al abonado acceso a internet mediante la trasmision de datos digitales a traves del par de cobre. En cada uno de los extremos delas lineas DSLun modem se encarga de codificar los datos digitales sobre la señal analógica, en el extremo del abonado dicho modem suele estar integrado en un dispositivo que actúa en si mismo como router y como switch. SPLITTER(Filtro paso bajo) : Para que la line de voz funcione corectamente se debe instalar un splitter entra la roseta y elterminal de telefonia  FTH:  Es la fibra que llega a casa y al router pero antes de llegar a
